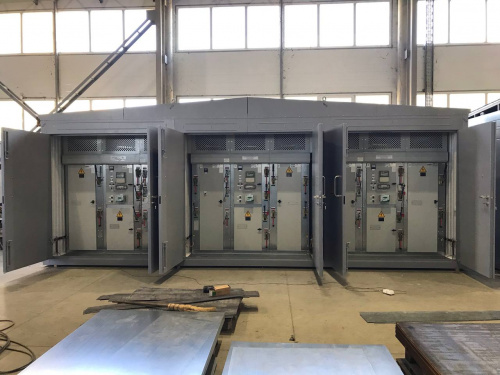

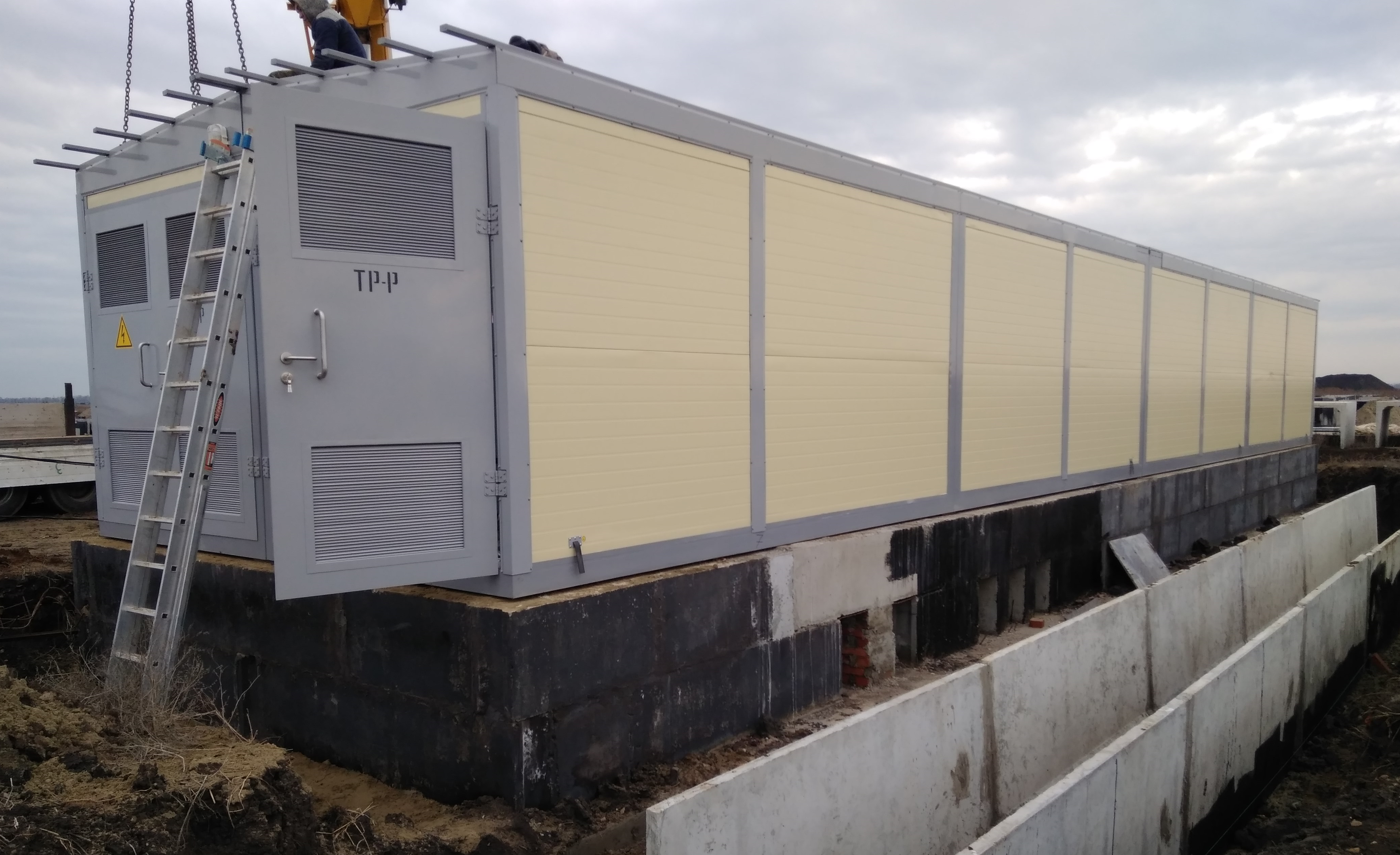

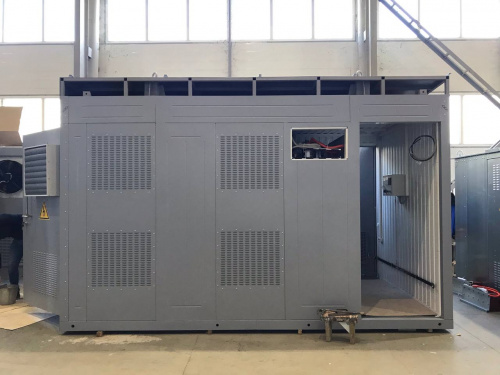

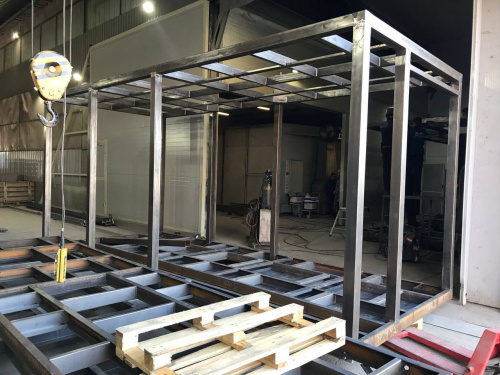

Это отдельностоящее здание, где корпус представляет собой металлический силовой каркас, стены, которого заполнены сэндвич-панелями толщиной 100 мм. На объект данный вид подстанций поставляется в виде - отдельных блоков-модулей максимальной заводской готовности.
Размер модуля зависит от мощности подстанции, количества силовых трансформаторов и отходящих линий. Подстанция может состоять из двух, трех и более блоков. Габариты одного модуля и его масса выполняются в соответствии с существующими ограничениями при транспортировке автомобильным транспортом.

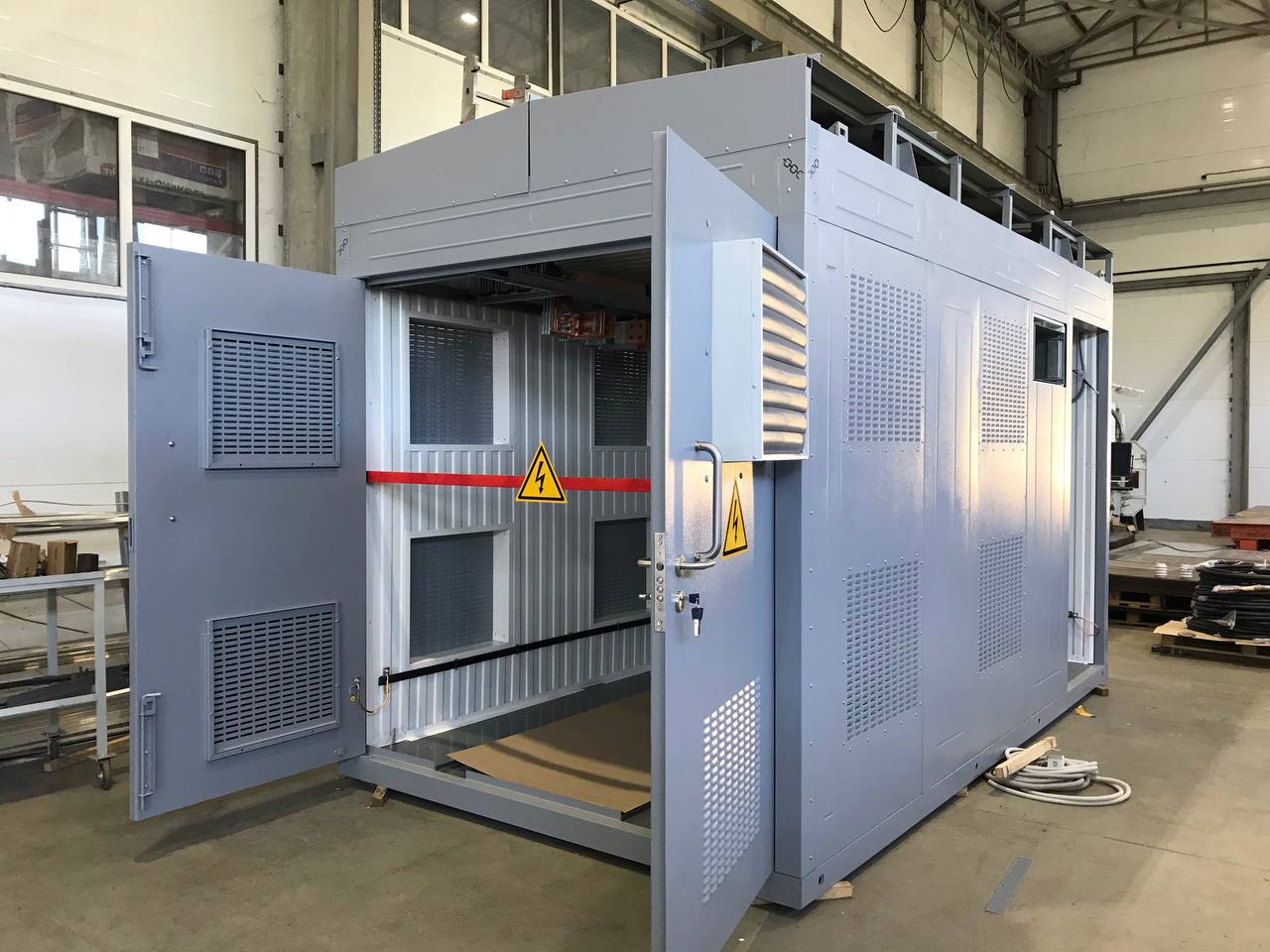

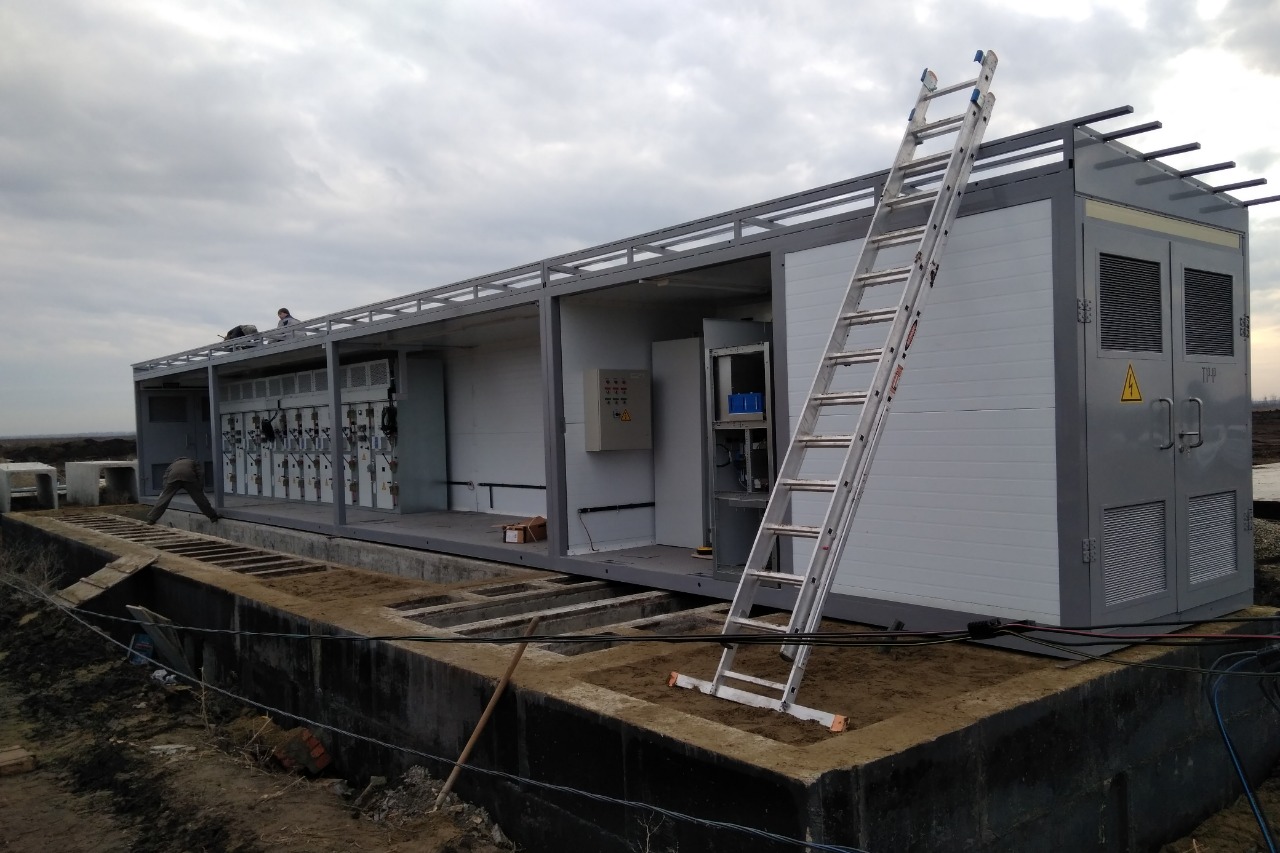

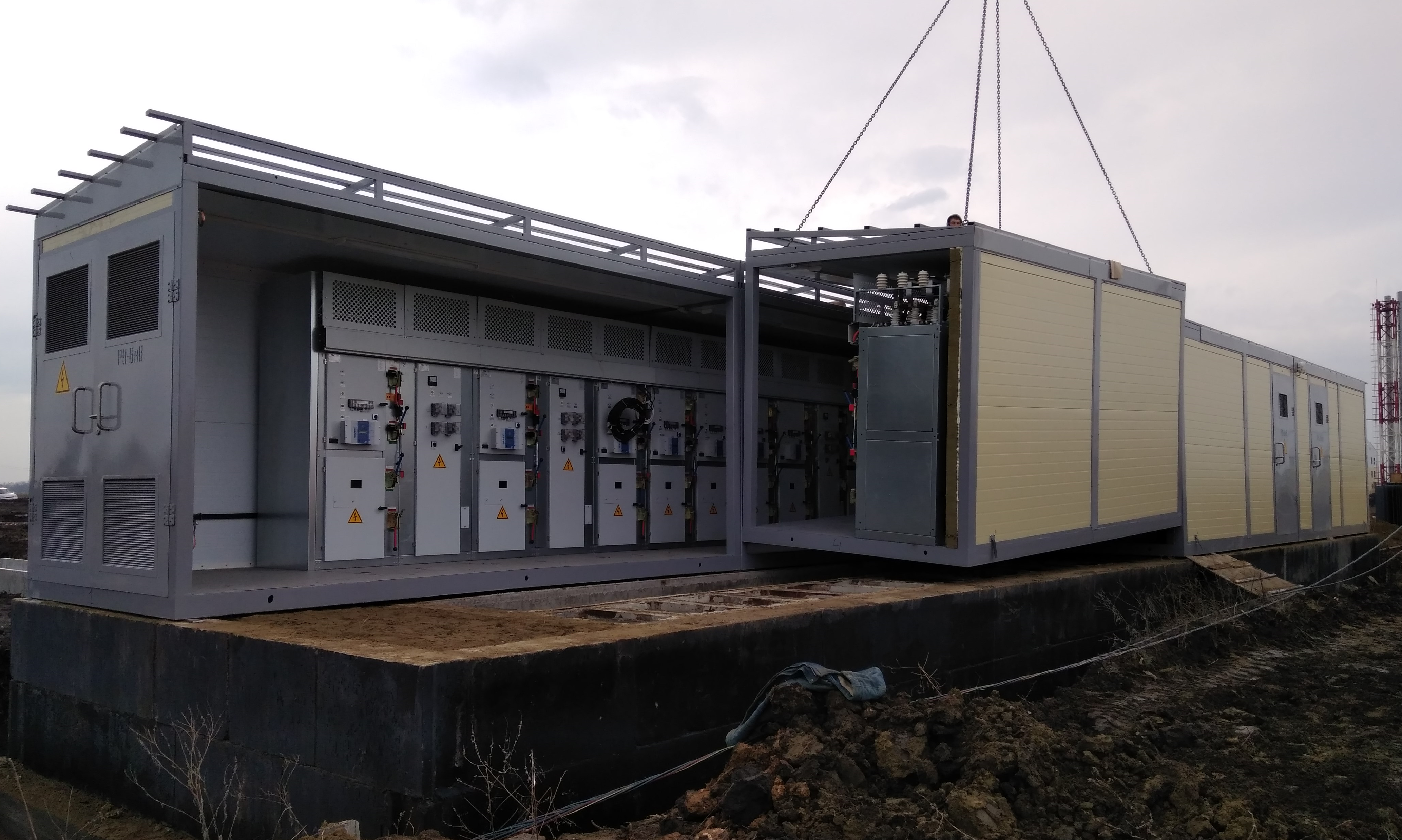

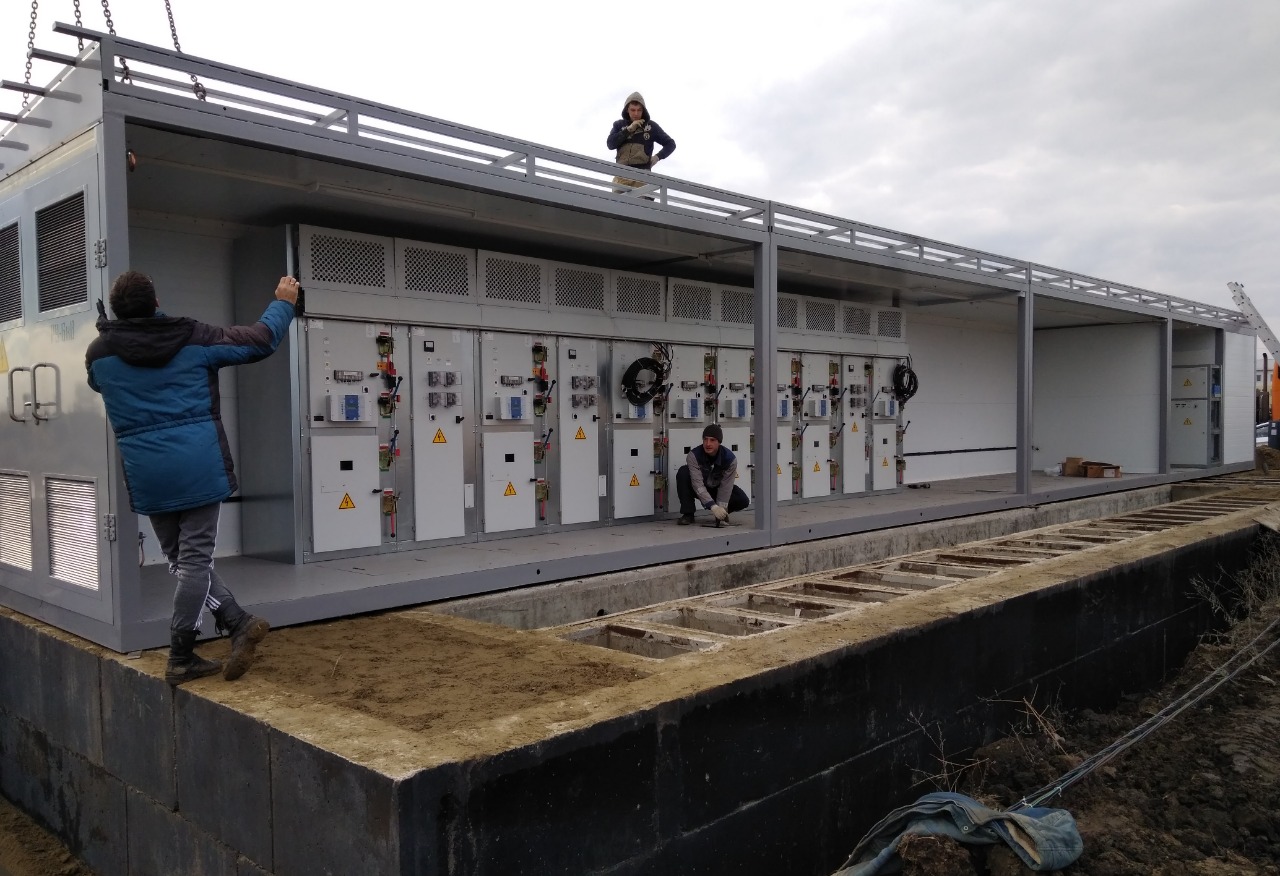

КТПу состоит из нескольких модулей, после установки которых образуется единая конструкция, внутри которой смонтировано все необходимое оборудование.
Область применения- Крупные объекты городской инфраструктуры
- Промышленные предприятия
- Жилые застройки
Преимущество
- Неограниченное количество компоновочных решений
- Полная заводская готовность
- Установка и подключение без внутреннего монтажа
- Привлекательный архитектурный облик
Основные технические характеристики
| Характеристики | Возможные значения |
| Мощность силового трансформатора, кВА | от 16 до 2500 |
| Номинальное напряжение на стороне ВН, кВ | от 6 до 35 |
| Номинальное напряжение на стороне НН, кВ | от 0,4 до 10 |
|
Частота переменного тока главных и вспомогательных цепей, Гц |
50 |
| Климатическое исполнение по ГОСТ15150 | У1 |
| Количество силовых трансформаторов, шт. | один, два и более |
| Взаимное расположение РУ |
однорядное двурядное |
| Наличие коридора обслуживания | с коридором |
| Выполнение ввода/вывода |
кабельный воздушный |
| Исполнение |
тупиковая проходная |
Состав изделия
| Отсек РУВН |
КСО-396 У3 КСО-292 У3 Элегазовые моноблоки (КРУЭ) |
| Отсек РУНН |
ЩО-70 У3 ЩНН-0,4кВ У3 |

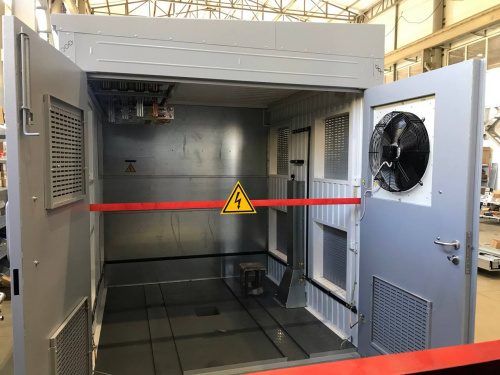

| Трансформаторные отсек | Силовой трансформатор мощностью до 2500кВА |
|
Инженерные сети и коммуникации |
рабочее и аварийное освещение розеточная сеть приточно-вытяжная вентиляция отопление кондиционирование охранно-пожарная сигнализация |
Структура условного обозначения
Х1КТПу-Х2Х3Х4-Х5/Х6/Х7 У1
| Х1 | Количество силовых трансформаторов, шт. |
| КТПу |
Комплектная трансформаторная подстанция, утепленная в корпусе из сэндвич-панелей |
| Х2 | Исполнение ввода ВН (В-воздух; К-кабель) |
| Х3 | Исполнение вывода ВН (В-воздух; К-кабель) |
| Х4 | Исполнение вывода ВН (В-воздух; К-кабель) |
| Х5 | Мощность подстанции, кВА |
| Х6 | Номинальное напряжение ВН, кВ |
| Х7 | Номинальное напряжение НН, кВ |
| У1 | Климатическое исполнение и категория размещения по ГОСТ15150 |
