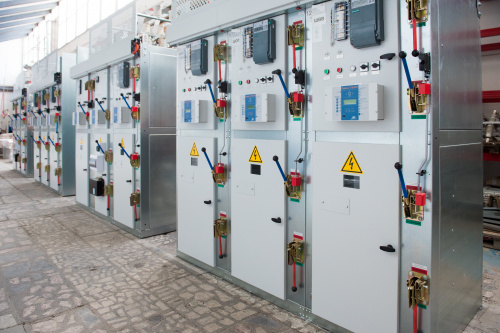

Камеры KCО двухсотой серии предназначены для работы в электрических установках трехфазного переменного тока частотой 50 напряжением 6 и 10 кВ для системы с изолированной или заземленной нейтралью, в условиях умеренного (У) климата и категории размещения 3 по ГОСТ 15150.

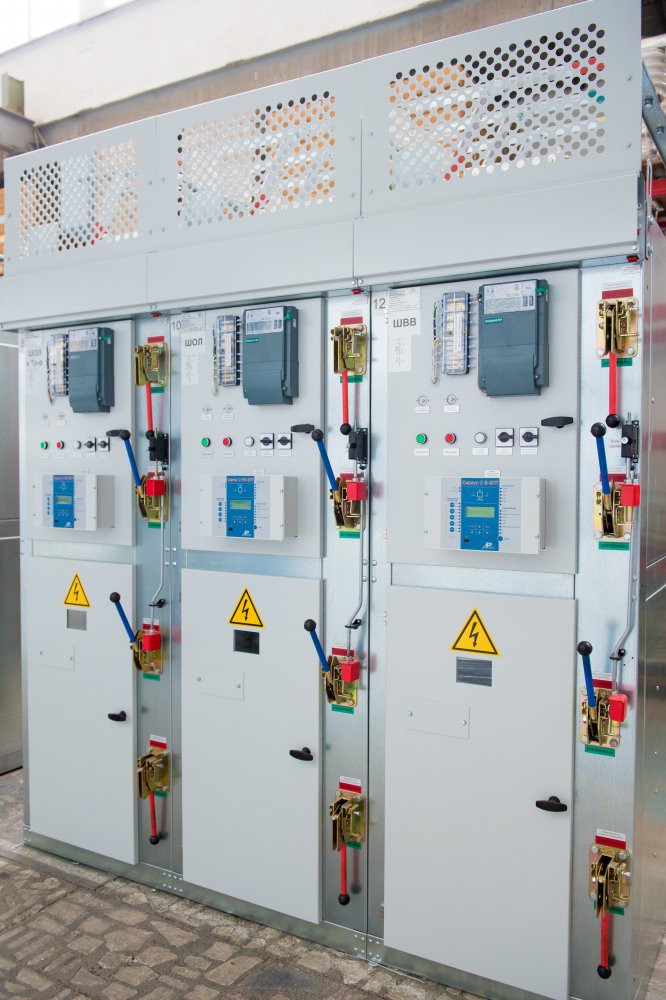

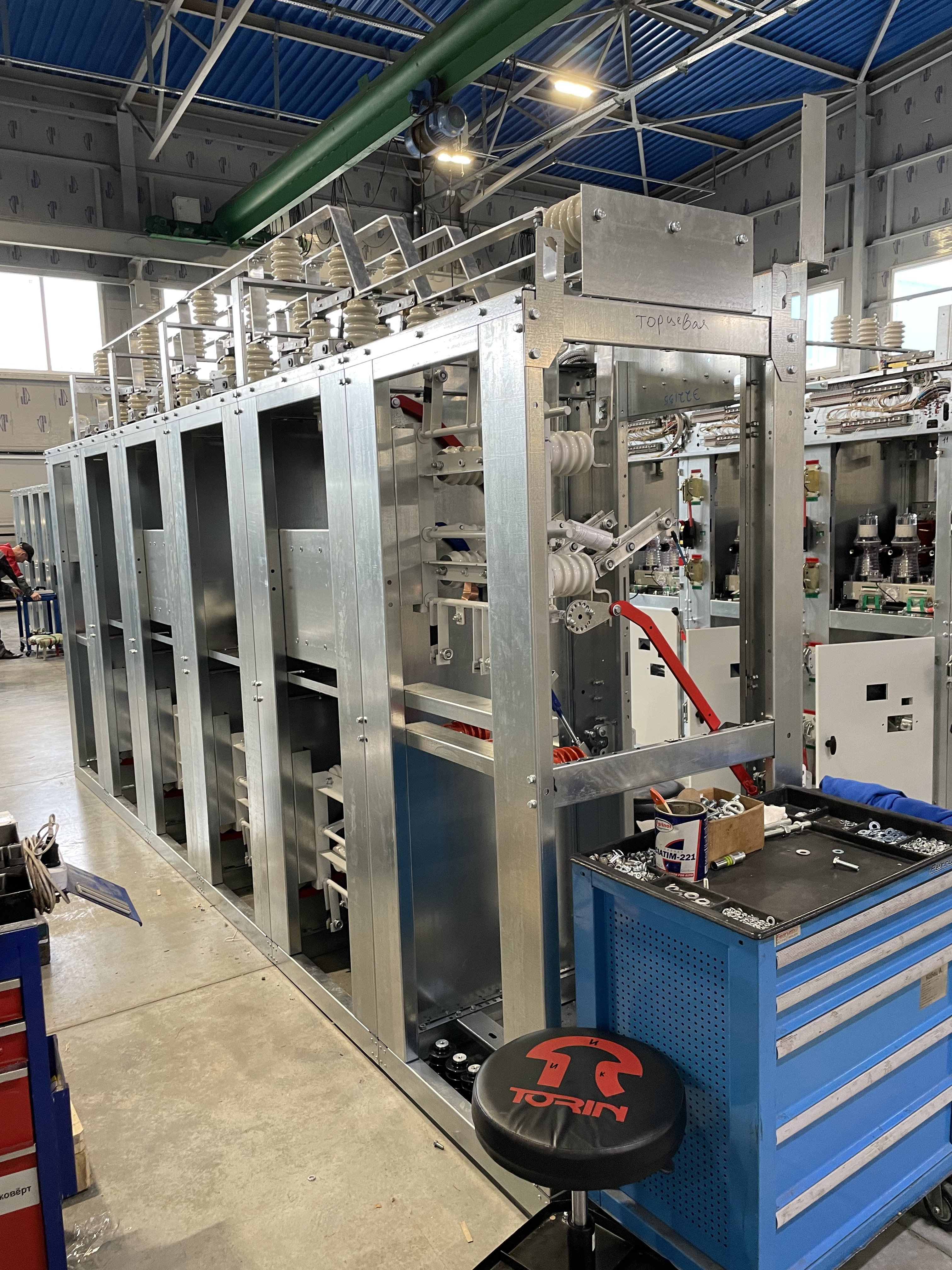

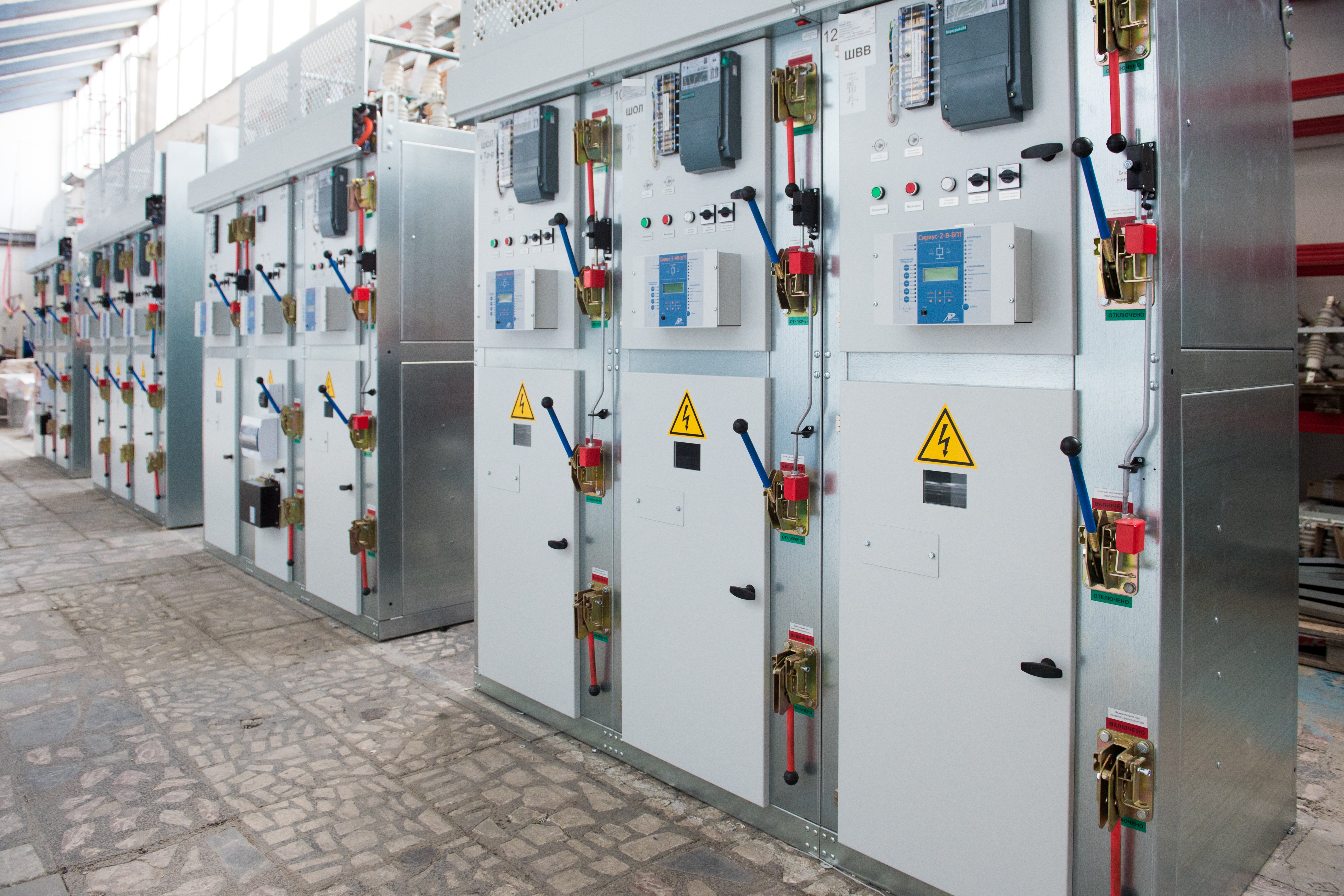

Камера представляет собой металлоконструкцию, собранную из листовых гнутых профилей. Толщина металла деталей корпуса варьируется от 2 до 5 мм. Каркас камеры непосредственно приваривается к металлическим заземленным конструкциям. Металлосвязь всех частей камеры осуществляется посредством болтовых соединений.

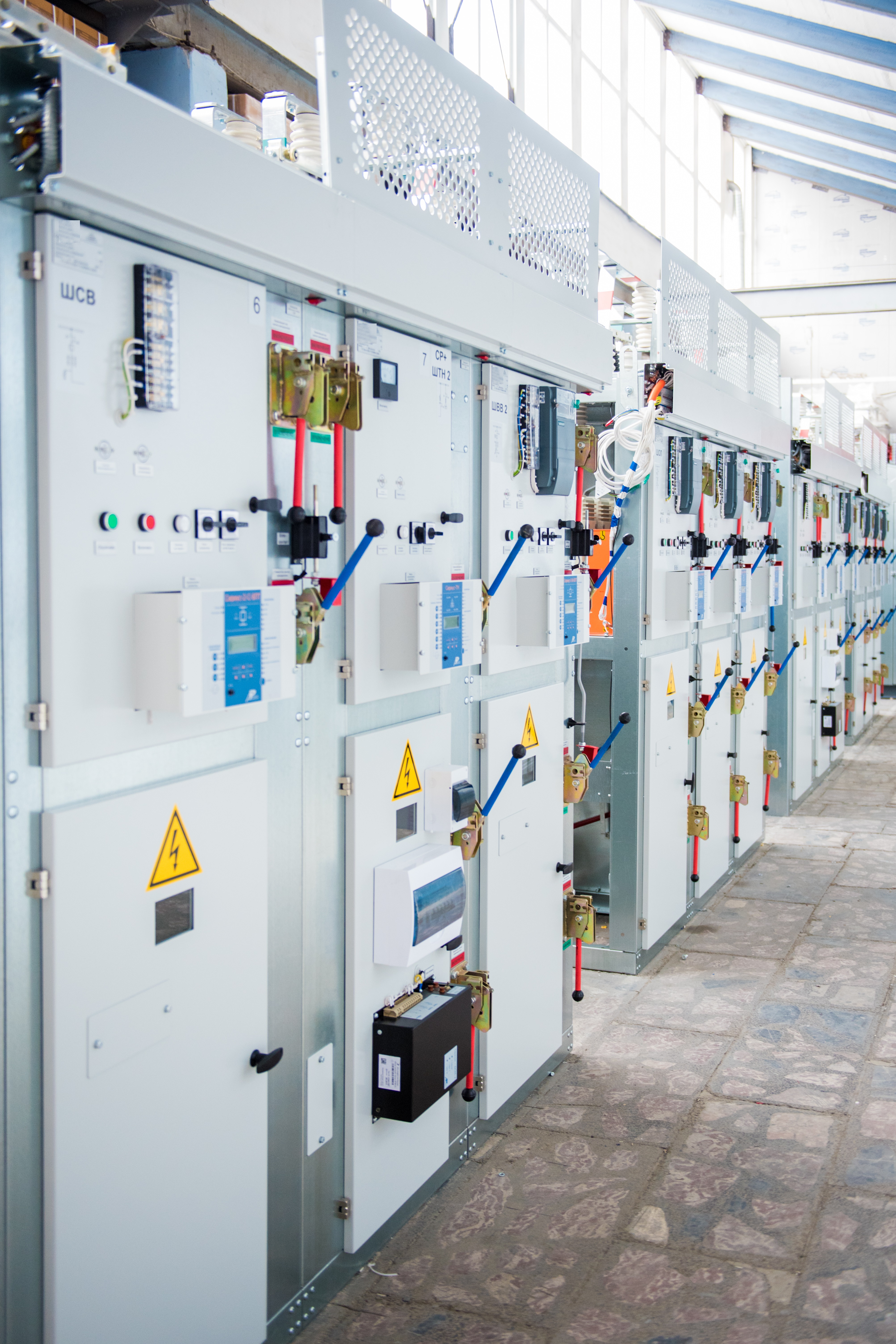

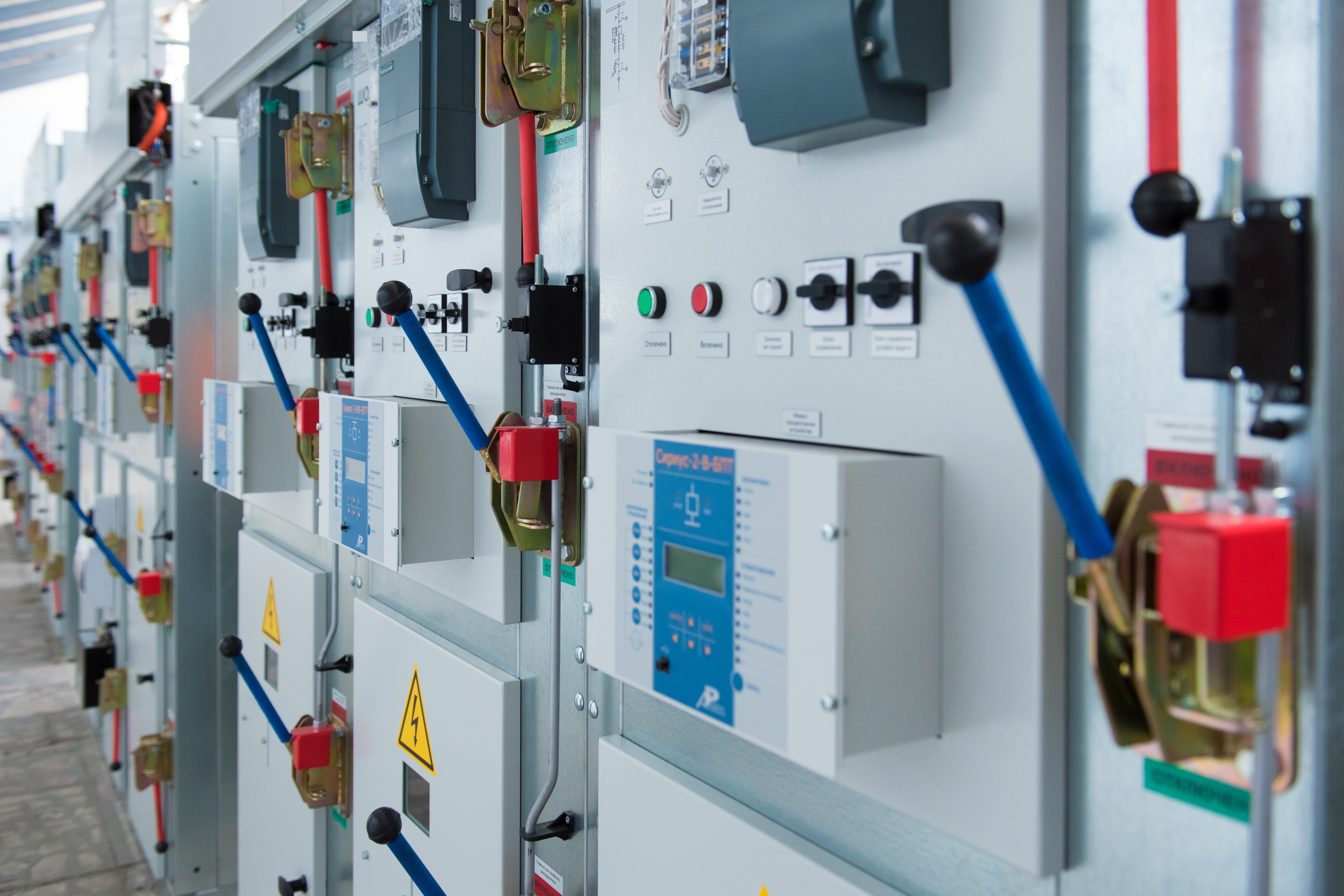

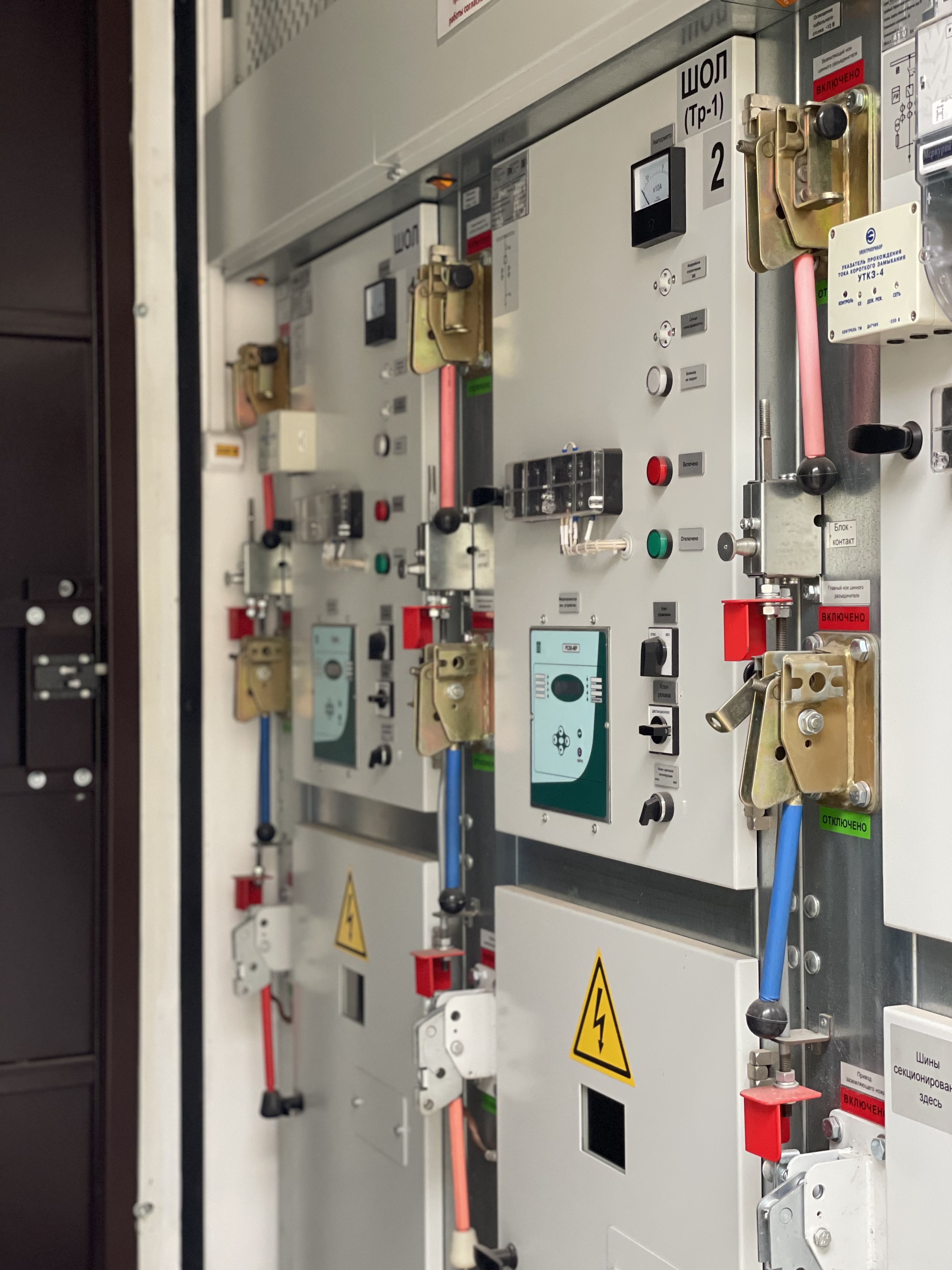

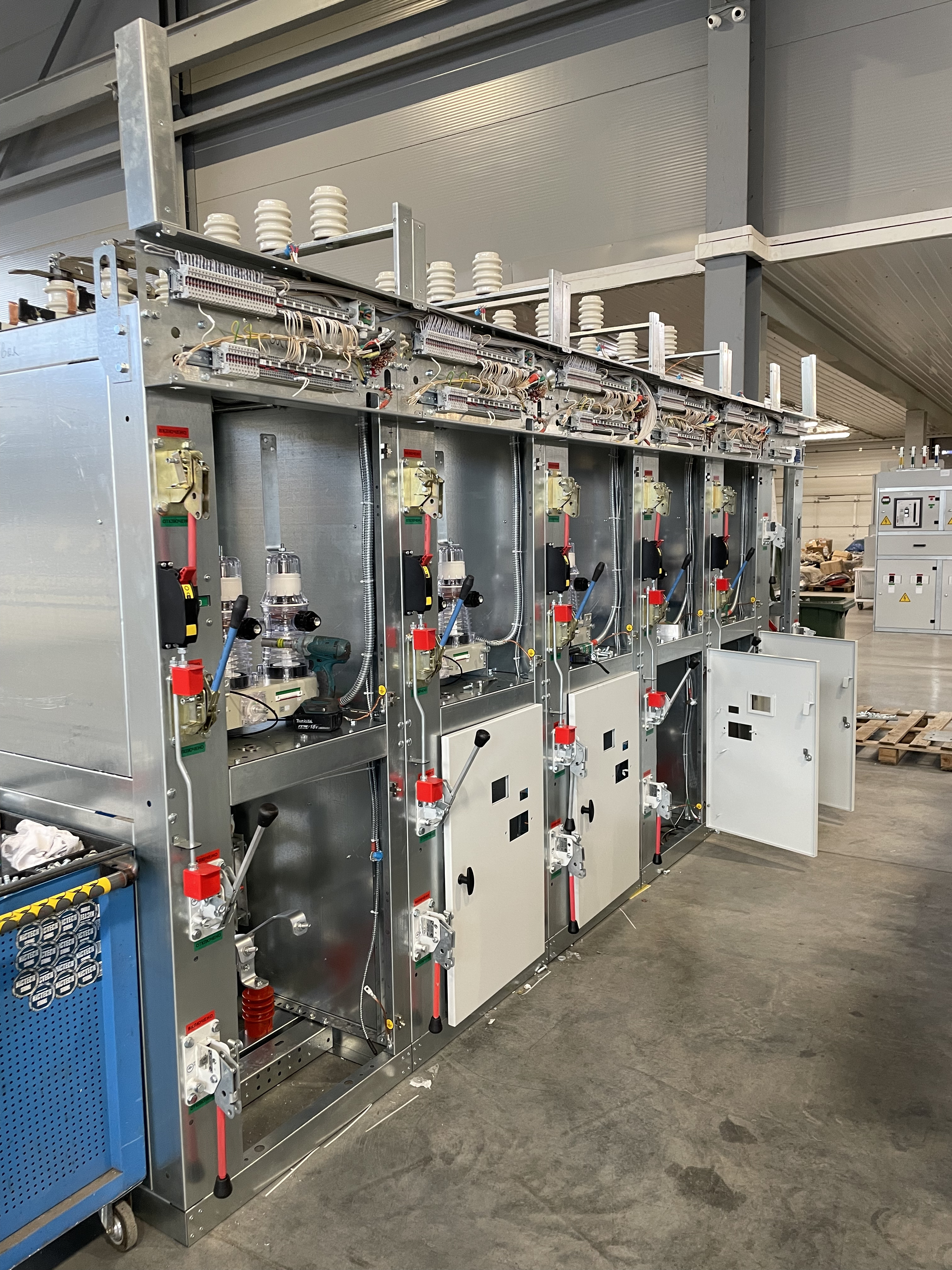

Внутри камеры размещена аппаратура главных и вспомогательных цепей камеры. Рукоятки приводов и аппаратов управления расположены с фасадной стороны. Реле защиты, управления, сигнализации, приборы учета и измерения могут быть расположены как в отсеке РЗА, так и с фасадной стороны камеры. Доступ к основному оборудованию обеспечивают двери расположенные с лицевой стороны камеры, количество дверей зависит от конструктивных особенностей КСО-292 У3 и ее модификации.
В камерах КСО двухсотой серии возможна установка цифровых устройств РЗА. Тип устанавливаемого устройства определяется по опросному листу.
По заказу камеры КСО комплектуются устройствами, необходимыми для подключения элементов распределительного устройства к системе телемеханики.

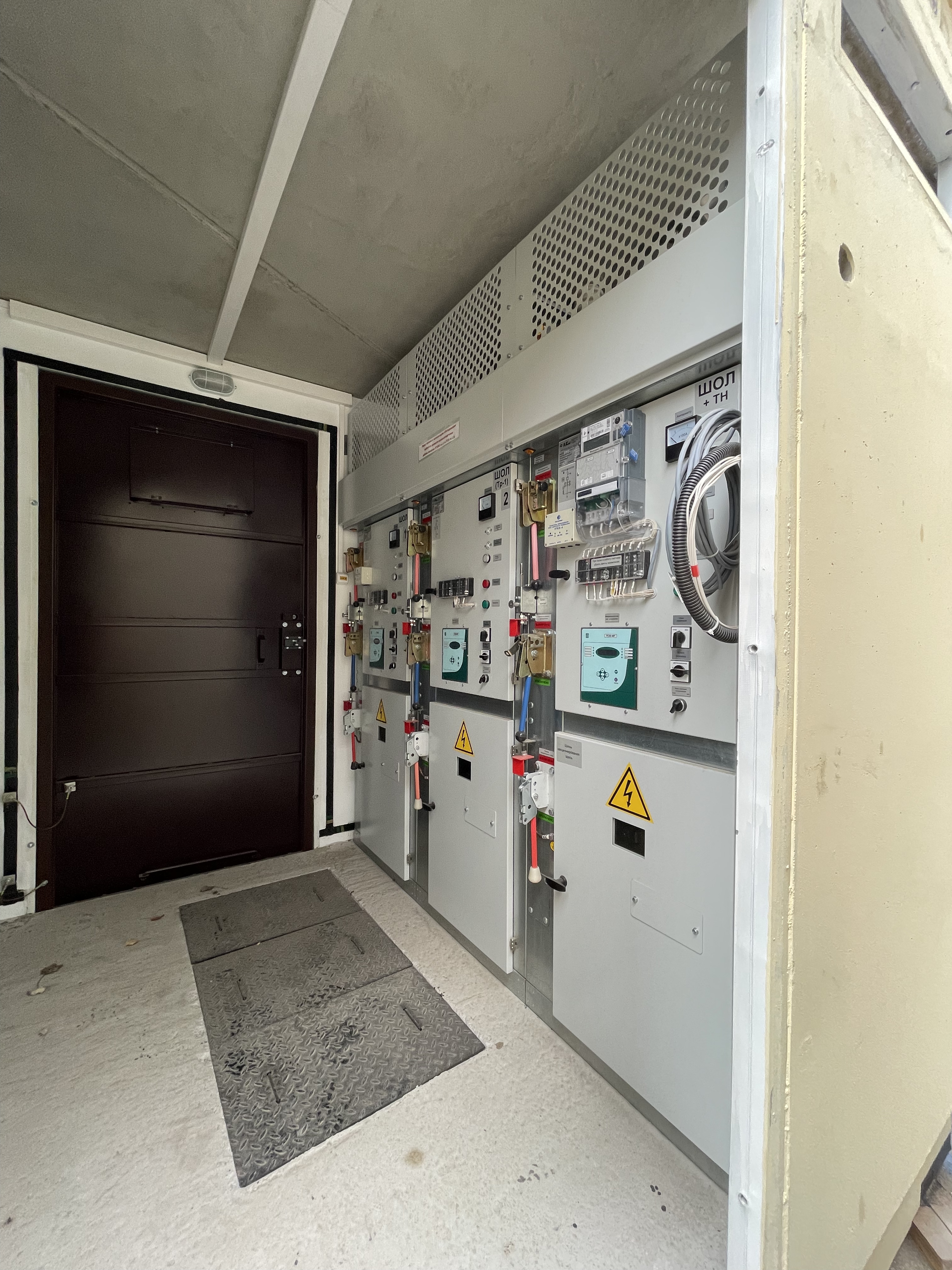

Камеры КСО-292 У3 применяются в трансформаторных подстанциях и распределительных пунктах с аналогичными показателями рабочего напряжения, а также при масштабировании, возведении или техническом переоснащении объектов.
Область применения
- Городские электрические сети
- Объекты ЖКХ
- Промышленные объекты
- Объекты нефтегазовой отрасли
Преимущества
- Универсальная конструкция
- Высокая ремонтопригодность
- Легкий доступ ко всем узлам камеры
- Ручное и электроприводное управление вакуумного выключателя
- Безопасность
| Характеристики | Возможные значения |
| Номинальное напряжение, кВ | 6(10) |
| Номинальный ток сборных шин, А | 630; 1000; 1250; 1600 |
|
Частота переменного тока главных и вспомогательных цепей, Гц |
50 |
|
Климатическое исполнение и категория размещения по ГОСТ15150 |
У3 |
| Вид управления |
ручное дистанционное |
| Возможность установки вакуумного выключателя | да |
| Наличие выдвижных элементов | нет |
| Вид присоединения |
кабельное шинное |
| Организация учета | да, согласно ТЗ |
Структура условного обозначения
КСО-292-ХХ1ХХХХ2У3
| КСО | Камера сборная одностороннего обслуживания |
| 292 | Модификация |
| ХХ1 | Порядковый номер схемы |
| ХХХХ2 | Номинальный ток главных цепей, А |
| У3 | Климатическое исполнение и категория размещения по ГОСТ15150 |
Для покупки электрооборудования необходимо запросить технико-коммерческого предложения, это Вы можете сделать несколькими способами:
- отправить заявку (проект, схему, заполненный опросный лист или коммерческое предложения наших конкурентов) по электронной почте;
- позвонить по телефону горячей линии;
- заказать обратный звонок;
- воспользоваться онлайн конфигуратором на нашем сайте (только для трансформаторных подстанций).
Оплата товара осуществляется по безналичному расчету. Размер аванса и условия оплаты обсуждаются индивидуально.
Доставка осуществляется автомобильным транспортом во все регионы России силами покупателя или поставщика
