КТПж – комплектная трансформаторная подстанция для электроснабжения промышленных предприятий и других объектов народного хозяйства от линий электропередач железных дорог.

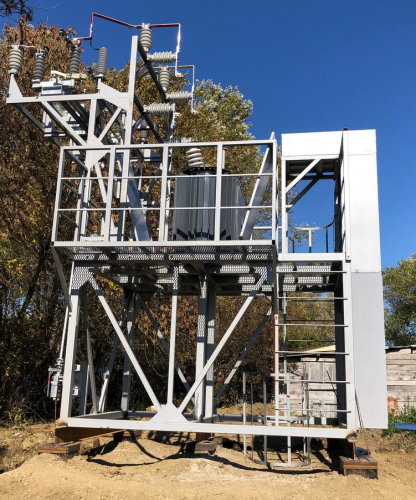

КТПж устанавливается на следующие типы фундаментов: ленточный, свайный, монолитный ленточный и плитный. Данный вид ТП позволяет преобразовывать напряжение с 35кВ в 6(10)кВ и в 0,4кВ. ТП подключается к ЛЭП посредством разъединителя (поставляется комплектно или отдельно), который устанавливается на ближайшей опоре, либо на портале ТП. КТП представляет собой рамную конструкцию. Силовой трансформатор открыто располагается на раме и должен быть исполнения У1, а РУНН располагается в герметичном шкафу. Для данного типа ТП необходимо ограждение.
Область применения
- Фермерские хозяйства
- Малые населенные пункты
- Небольшие промышленные объекты
Преимущества
- Бюджетный вариант подключения к линиям 27,5кВ и 35кВ
- Минимальные габариты
- Высокая ремонтопригодность
- Высокая скорость монтажа и ввода в эксплуатацию
| Характеристики | Возможные значения |
| Мощность силового трансформатора, кВА | от 16 до 4000 |
| Номинальное напряжение на стороне ВН, кВ | от 6 до 35 |
| Номинальное напряжение на стороне НН, кВ | от 4 до 10кВ |
|
Частота переменного тока главных и вспомогательных цепей, Гц |
50 |
| Климатическое исполнение по ГОСТ15150 | У1 |
| Количество силовых трансформаторов, шт. | один |
| Выполнение ввода/вывода |
кабельный воздушный |
| Исполнение | тупиковое |
Структура условного обозначения
КТПж-Х1Х2-Х3/Х4/Х5 У1
| КТПж | Комплектная трансформаторная подстанция железнодорожная |
| Х1 | Исполнение ввода ВН (В-воздух; К-кабель) |
| Х2 | Исполнение вывода НН (В-воздух; К-кабель) |
| Х3 | Мощность подстанции, кВА |
| Х4 | Номинальное напряжение ВН, кВ |
| Х5 | Номинальное напряжение НН, кВ |
| У1 | Климатическое исполнения и категория размещения по ГОСТ15150 |
Для покупки электрооборудования необходимо запросить технико-коммерческого предложения, это Вы можете сделать несколькими способами:
- отправить заявку (проект, схему, заполненный опросный лист или коммерческое предложения наших конкурентов) по электронной почте;
- позвонить по телефону горячей линии;
- заказать обратный звонок;
- воспользоваться онлайн конфигуратором на нашем сайте (только для трансформаторных подстанций).
Оплата товара осуществляется по безналичному расчету. Размер аванса и условия оплаты обсуждаются индивидуально.
Доставка осуществляется автомобильным транспортом во все регионы России силами покупателя или поставщика
