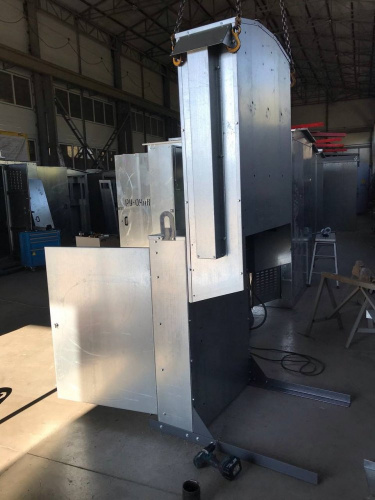

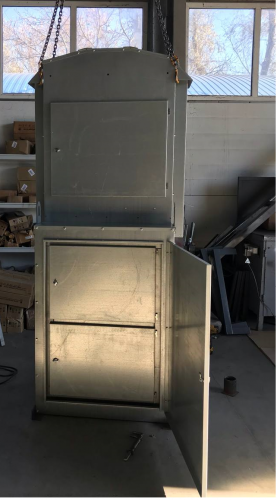

КТПм - это тупиковая подстанция наружной установки с одним трансформатором. Конструктивно КТПм представляет собой металлический корпус, состоящий из двух отсеков ВН и НН, объеденных в один металлический корпус, а также силового трансформатора, смонтированного на специальную раму. ТП подключается к сети через высоковольтный разъединитель установленный на концевой опоре ВЛ-10(6)кВ.
Состав отсека ВН: предохранители, проходные изоляторы, шинная магистраль, выполненная из алюминиевой шины.
Данный вид металлических ТП может изготавливаться как из оцинкованной стали, так и из черного металла.
КТПм, выполненную из оцинкованной стали не обязательно окрашивать, так как данный материала обладает высокой коррозийной стойкостью. Листы оцинкованной стали крепятся к каркасу при помощи болтов. Для КТПм, выполненной из черного металла обязательно нанесение краски, а каркас собирается при помощи металлической сварки. Однако, оба конструктивных решения имеют долгий срок службы и легкий доступ ко всем элементам для максимально быстрого и удобного технического обслуживания и эксплуатации.
Область применения
- Фермерские хозяйства
- Временное электроснабжение
- Малые населенные пункты
- Небольшие промышленные объекты
Преимущества
- Легкость и удобство монтажа
- Минимальные габариты
- Высокая ремонтопригодность
- Высокая скорость монтажа и ввода в эксплуатацию
| Характеристики | Возможные значения |
| Мощность силового трансформатора, кВА | от 16 до 250 |
| Номинальное напряжение на стороне ВН, кВ | 6(10) |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
|
Частота переменного тока главных и вспомогательных цепей, Гц |
50 |
| Климатическое исполнение по ГОСТ15150 | У1 |
| Количество силовых трансформаторов, шт. | один |
| Выполнение ввода/вывода |
кабель воздух |
| Исполнение | тупиковое |
Структура условного обозначения
КТПм-Х1Х2-Х3/Х4/Х5 У1
| КТПм | Комплектная трансформаторная подстанция мачтовая |
| Х1 | Исполнение ввода ВН (В-воздух; К-кабель) |
| Х2 | Исполнение вывода НН (В-воздух; К-кабель) |
| Х3 | Мощность подстанции, кВА |
| Х4 | Номинальное напряжение ВН, кВ |
| Х5 | Номинальное напряжение НН, кВ |
| У1 | Климатическое исполнение и категория размещения по ГОСТ15150 |
Для покупки электрооборудования необходимо запросить технико-коммерческого предложения, это Вы можете сделать несколькими способами:
- отправить заявку (проект, схему, заполненный опросный лист или коммерческое предложения наших конкурентов) по электронной почте;
- позвонить по телефону горячей линии;
- заказать обратный звонок;
- воспользоваться онлайн конфигуратором на нашем сайте (только для трансформаторных подстанций).
Оплата товара осуществляется по безналичному расчету. Размер аванса и условия оплаты обсуждаются индивидуально.
Доставка осуществляется автомобильным транспортом во все регионы России силами покупателя или поставщика
